ZG230-450 Aluminium ingotvorm

De ZG230-450 aluminium gietvorm is een gietstalen component dat gegoten aluminium de vereiste ingotvorm geeft. Hier beschrijft aluminium het gevormde metaal; ZG230-450 identificeert het matrijsmateriaal. EB Castings levert aangepaste matrijsaanvragen op basis van holtedimensies, ondersteunende structuur en de operationele opstelling van de gietlijn. Deze pagina betreft een ingotvorm, geen smeltkroes of raffinageketel.

Holtegeometrie en ingotvorm

De holte bepaalt het profiel van de stollende ingot. De lengte, breedte, diepte en sectietransities moeten de vereiste ingot-tekening volgen. Waar het ontwerp helling, afgeronde hoeken of een specifieke lossingsrichting bevat, moeten die kenmerken worden gedefinieerd in plaats van te worden geschat op basis van een oude matrijsfoto.

Nominale ingotmassa vervangt geen holtedimensies. De gekozen aluminiumlegering, vulniveau en uiteindelijke vorm behoren tot de proces specificatie. Voor een vervangende matrijs, verstrek de originele tekening of een goedgekeurde dimensionale inspectie, inclusief welke oppervlakken en interfaces de uitwisselbaarheid bepalen.

ZG230-450 gietstaal en de operationele cyclus

ZG230-450 is de materiaalbenaming van dit product. De inkoop specificatie moet de toepasselijke materiaalvereisten en de geleverde toestand identificeren. Een breed hardheidsbereik afkomstig van niet-gerelateerde matrijsgraden is geen vervanging voor de acceptatiecriteria van de bestelde gietstuk.

Een ingotvorm ondergaat herhaaldelijk verwarmen en afkoelen wanneer metaal wordt gegoten en de ingot wordt verwijderd. Wandgeometrie, ondersteuningsopstelling en de gietlijncyclus zijn relevant voor de componentbeoordeling. Beschrijf de procesomstandigheden en eventuele geschiedenis van scheurvorming, lokale slijtage of vervorming bij het bespreken van een vervanging.

Ondersteuning en hantering van de matrijs

De externe matrijsomtrek moet overeenkomen met de manier waarop deze wordt geïnstalleerd en verplaatst. Montagegebieden, zitoppervlakken, hefkenmerken en eventuele transferinterfaces worden weergegeven op de goedgekeurde tekening. Voor een lijn die meerdere uitwisselbare mallen gebruikt, zijn consistente interfaceafmetingen bijzonder belangrijk.

Als de matrijs in een drager of op een basis rust, voeg die montage-informatie toe. Identificeer de contactgebieden in plaats van aan te nemen dat de matrijs over de gehele onderkant wordt ondersteund. Hanteerinstructies en operationele procedures blijven de verantwoordelijkheid van de apparatuur en proces specificatie.

Giet- en bewerkingsbereik

Zandgieten biedt de basis matrijsgeometrie. Het overeengekomen afwerkingsbereik definieert eventuele bewerkte zitoppervlakken, montagekenmerken, geboorde gaten of getapte gaten. Algemene gietoppervlakken en kritieke afgewerkte afmetingen moeten worden onderscheiden, zodat het inspectieplan weerspiegelt hoe de matrijs in de apparatuur past.

De offerte moet de giettoestand en eventuele gespecificeerde behandeling of afwerkingsoperatie identificeren. Vereisten voor oppervlakteconditie, randafwerking en holteafwerking behoren op de tekening of bestelling te staan. Dit voorkomt het vervangen van een duidelijke matrijs specificatie door een generieke lijst van productieprocessen.

Inspectie- en vervangingsplanning

Dimensionale controles kunnen het holteprofiel, de wandgeometrie, het totale omhulsel en de installatie-interfaces omvatten. Materiaalidentificatie en eventuele aanvullende gietstukonderzoek worden overeengekomen voor de bestelling. Acceptatie moet betrekking hebben op de geleverde component, niet op onverifieerde claims over de levensduur.

Onderhoudswaarnemingen helpen verklaren waarom een vervanging nodig is. Noteer de locatie van de schade en of de operationele cyclus of de hanteringsregeling is gewijzigd. EB Castings kan de matrijs tekening en leveringsvereisten bespreken met uw inkoopteam, waarbij de aanvraag gericht blijft op de daadwerkelijke ingotvormende component.

Overzicht technische specificaties

Bespreek uw component met EB Castings

Zorg dat de vervanging past bij de lijn, niet alleen bij de foto. Stuur EB Castings de matrijs tekening, holtevereisten, hoeveelheid en hanteringsregeling voor een component-specifieke offerte.

Gerelateerde technische literatuur

Voor de discussie over materiaalverificatie, lees XRF versus OES voor gietstaal en waarom koolstof belangrijk is.

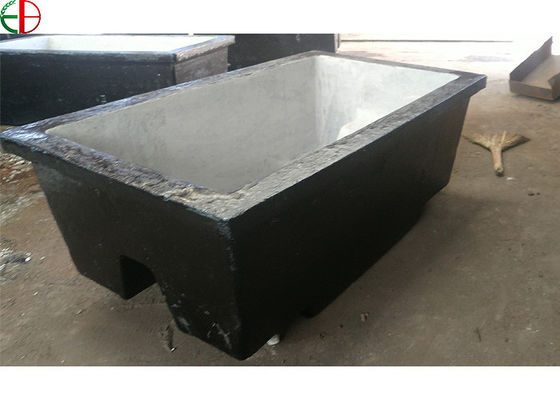

Productreferentieafbeeldingen

Bestaande productfoto's illustreren componentvoorbeelden. Materiaal, geometrie en acceptatie volgen de goedgekeurde tekening en bestelling.
