Industriële multifunctionele ovenverdoofplaat Duurzaam frame voor gietdiensten

Productbeschrijving

Een oven-quenching tray ondersteunt de werkstukken tijdens verwarming, transfer en koeling. Het ontwerp moet gerelateerd zijn aan de volledige operationele sequentie, niet alleen aan de oventemperatuur. Op maat gemaakte gegoten trays en frames maken het mogelijk om de onderdeelopstelling, ondersteuningsposities en hanteringsinterfaces samen te definiëren voor de warmtebehandelingslijn.

De last door het proces ondersteunen

De tray houdt de werkstukken in hun beoogde posities terwijl de last tussen de fasen beweegt. Contactoppervlakken moeten de onderdelen ondersteunen zonder de toegang eromheen te verwaarlozen. Indien spacers, tussenliggende armaturen of gestapelde lagen worden gebruikt, moet hun opstelling worden opgenomen in de assemblage-tekening.

De totale massa is slechts een deel van de laadvereiste. Een geconcentreerde last, een ongelijke verdeling en een uniform verspreide last stellen verschillende eisen aan een tray. Identificeer de steunpunten en de maximaal beoogde laadopstelling, zodat het onderdeel kan worden beoordeeld op de werkelijke belasting.

Thermische cycli en koelomstandigheden

Quenching-armaturen worden blootgesteld aan veranderende temperaturen samen met mechanische belasting. Het koelmedium, de transfersequentie en de herhaalde cyclus beïnvloeden de materiaal- en geometrie-vereisten. Deze details zijn belangrijk bij het beoordelen van vervorming en de langetermijnconditie van de ondersteunende structuur.

Geef het verwarmingsbereik, de houdtijd, de transferomstandigheden en de koelmethode voor het proces op. De gekozen legering moet geschikt zijn voor die combinatie. Een universele operationele limiet beschrijft niet het effect van verschillende belastingen, atmosferen en koelcycli op elke tray.

Opening, drainage en onderdeelopstelling

Grid- of open-framegeometrie biedt doorgangen rond de ondersteunde last. De grootte en positie van deze openingen moeten gerelateerd zijn aan de werkstuklay-out en het beoogde koelproces. Een tray die de onderdelen stevig ondersteunt, heeft nog steeds de omringende procesomstandigheden nodig om de relevante oppervlakken te bereiken.

Waar vloeistofkoeling wordt gebruikt, verdienen drainage en de oriëntatie van de last aandacht. Specificeer eventuele beperkingen die worden gecreëerd door de werkstukken of extra armaturen. De producttekening definieert deze kenmerken; de procesingenieur stelt de warmtebehandelings- en koelvereisten vast.

Compatibiliteit met hantering en vervanging

Definieer hoe de tray wordt opgepakt, getransfereerd en geplaatst in de apparatuur. Positioneringskenmerken, contactrails of andere hanteringsinterfaces moeten overeenkomen met de goedgekeurde apparatuurtekening. Voor een vervangende tray, neem de bestaande onderdeelreferentie en de afmetingen die de uitwisselbaarheid bepalen op.

Foto's kunnen de lay-out illustreren, terwijl de tekening de vereiste vorm vastlegt. Als een gebruikte tray is vervormd, vergelijk deze dan met het oorspronkelijke ontwerp voordat u een vervangende specificatie opstelt. Dit helpt voorkomen dat transportschade wordt overgedragen naar een nieuw onderdeel.

Inspectie- en inkoopdetails

De leveringsspecificatie scheidt gegoten oppervlakken van eventuele vereiste afgewerkte interfaces. Dimensionale controles kunnen het tray-envelop, de zittingen en de positie van functionele kenmerken omvatten. Materiaalgegevens en eventuele aanvullende inspecties worden opgenomen zoals overeengekomen voor de bestelling.

Voor herhaalde aankopen, bewaar de armatuurrevisie samen met de laadopstelling en de operationele cyclus. Dit geeft de vervangende tray een consistente ontwerpbassis en biedt nuttige context wanneer het proces of de werkstukfamilie verandert.

Overzicht technische specificatie

Bespreek uw component met EB Castings

Plan de tray voor de volledige cyclus. Neem contact op met EB Castings met uw laadlay-out, koelproces en armatuurtekening om een offerte voor een op maat gemaakte quenching tray te bespreken.

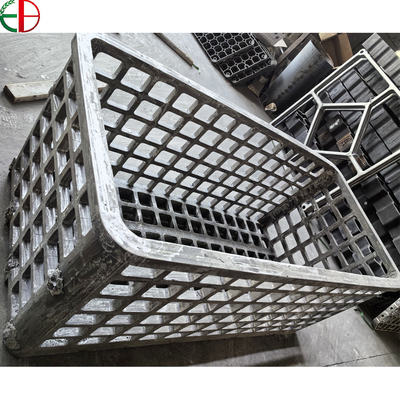

Productreferentieafbeeldingen

Foto's illustreren componentvoorbeelden. De geleverde geometrie, materiaal en leveringsconditie volgen de goedgekeurde tekening en bestelspecificatie.
